MACCHINARI E TECNOLOGIE ALL'AVANGUARDIA

Grazie a costanti investimenti in macchinari all’avanguardia, Tecnottica è in grado di generare, lucidare e centrare superfici ottiche con diametri che spaziano dai 2,7 ai 310 mm e con gli standard più elevati attualmente permessi dalla tecnologia del settore di arrivare a ottenere valori di planarità fino a lambda/20. L'incollaggio ottico e la centratura combinata di doppietti acromatici sono garantiti con centrature inferiori ai 30".

OTTICA DI PRECISIONE

Generazione, lucidatura e centratura ottica di alta qualità, per applicazioni nell’ambito imaging e laser e laddove ci sia la necessità di avere un adeguato controllo delle tolleranze di lavorazione

METROLOGIA E CONTROLLO

Controllo completo ed efficace di tutte le lavorazioni, direttamente durante il processo produttivo, e collaudo finale di tutti gli elementi prima e dopo l’applicazione di eventuali trattamenti

SERVIZI OTTICI COMPLEMENTARI

Assistenza e supporto al cliente, progettazione e assemblaggio di sistemi ottici finiti in ambienti controllati

OTTICA DI PRECISIONE

Generazione, lucidatura e centratura di alta qualità

Una fetta consistente del reparto produttivo di Tecnottica è dedicata alla realizzazione di elementi ottici, piani e sferici, che richiedono tolleranze ottiche e geometriche ristrette e solitamente impiegati nel mercato dei sistemi ottici di visione e immagine e nelle applicazioni laser.

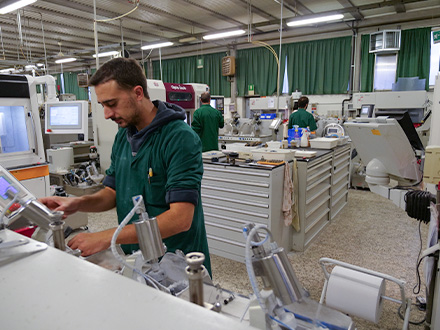

Il reparto dedicato a queste lavorazioni, costruito in un'apposita area del nostro impianto di produzione di Calco, è stato di fatto studiato per operare indipendentemente dal resto della produzione. In questo modo Tecnottica tutela e garantisce il rispetto della qualità e delle tempistiche di consegna di tutte le sue linee di prodotti, differenziando la propria offerta a partire direttamente dall'area produttiva.

Grazie a costanti investimenti in macchinari all’avanguardia, Tecnottica è in grado di generare, lucidare e centrare superfici ottiche con gli standard più elevati attualmente permessi dalla tecnologia del settore per arrivare all’ottenimento di valori di planarità fino a lambda/20. L'incollaggio ottico e la centratura combinata di doppietti acromatici sono garantiti con centrature inferiori ai 30".

All’interno del nostro moderno reparto ottico di precisione operiamo con:

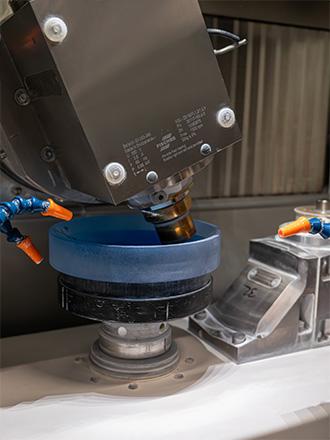

Sistemi di generazione:
  • Schneider SLG301
  • Schneider OM SLG50
  • Schneider OM SLG120
  • Schneider OM SCGA100
  • LOH Spheromatic 120 SL

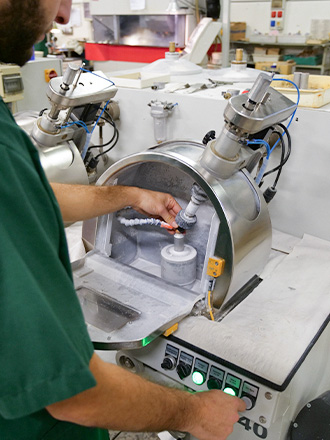

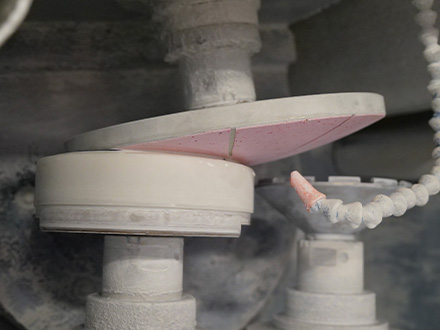

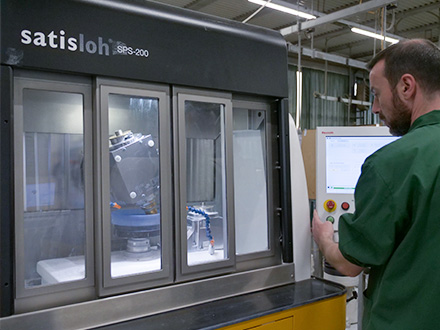

Sistemi di lucidatura:
  • Schneider SLP301
  • Optotech SPK100
  • Optotech SPK150
  • Schneider OM 120SL

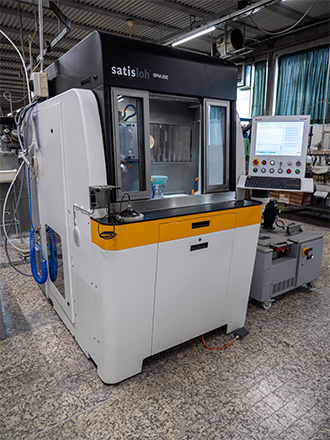

  • Satisloh SPS125
  • Stock Konstruction RSP 20-3
  • Stock Konstruction RSP 40-2
  • Optotech HM300
Sistemi di centratura:
  • Optotech ZM200 CNC
  • Satisloh C50
  • Loh CM2 SL
Stazione di incollaggio:
  • Optotech AZP2 HP

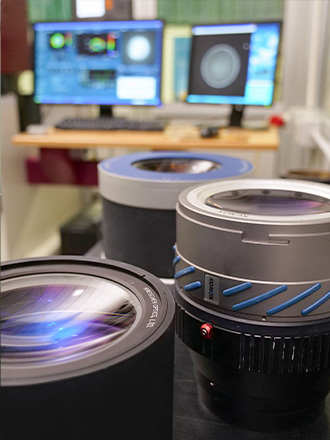

METROLOGIA E CONTROLLO

Controllo completo ed efficace di tutte le lavorazioni

Il reparto di metrologia e controllo, adiacente e complementare all’area produttiva, è stato pensato appositamente per avere un controllo completo ed efficace dopo ogni fase della lavorazione dei nostri prodotti di precisione. Attraverso questa filosofia siamo in grado di offrire ai nostri clienti una gamma di prodotti con le qualità più elevate, certificate e garantite dai nostri strumenti, riducendo al contempo scarti e difetti di lavorazione.

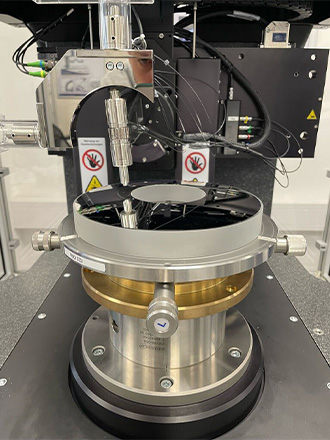

Il reparto di metrologia di Tecnottica è equipaggiato con:

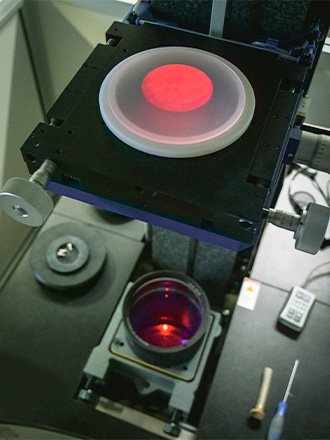

  • Interferometro Schneider SLI 101 equipaggiato con hardware Zygo 4”
  • Interferometro Optotech OWI 150 XT equipaggiato con hardware Zygo 6” e software Zygo Metro Pro
  • Interferometro XONOX VT1200 4”
  • Interferometro XONOX VT1200 6” equipaggiato con hardware Zygo 6” e software Zygo MX
  • Sfere di trasmissione per interferometri da 4” e 6”
  • Misuratore di spessori XONOX CT200
  • Focometro Trioptics OptiSpheric
  • Raggiometro Trioptics SpheroCompact
  • Misuratore angoli Trioptics PM150MAN
  • Microscopio ZEISS 50X con telecamera integrata e software di analisi
  • Spectrophotometer EssentOptics PHOTON RT 190-4900

I macchinari e le attrezzature elencate ci consentono di effettuare e certificare ai nostri clienti le seguenti misurazioni:

  • Misurazione di raggi di curvatura con accuratezza sub-micrometrica
  • Misurazione angoli di prismi e zeppe
  • Misurazione di spessori e frecce
  • Misurazione di focali EFL di singoli elementi ottici e sistemi ottici completi
  • Misurazione di focali posteriori BFL di singoli elementi ottici e sistemi ottici completi
  • Misurazione della risoluzione e della curva MTF di sistemi ottici completi (realizzata @ 546 nm)
  • Analisi interferometrica delle qualità delle superfici ottiche, in accordo con gli standard ISO 10110
  • Analisi dei difetti cosmetici e relativa misurazione, in accordo con gli standard ISO 10110
